Frese: un líder tecnológico
MAYO 2013

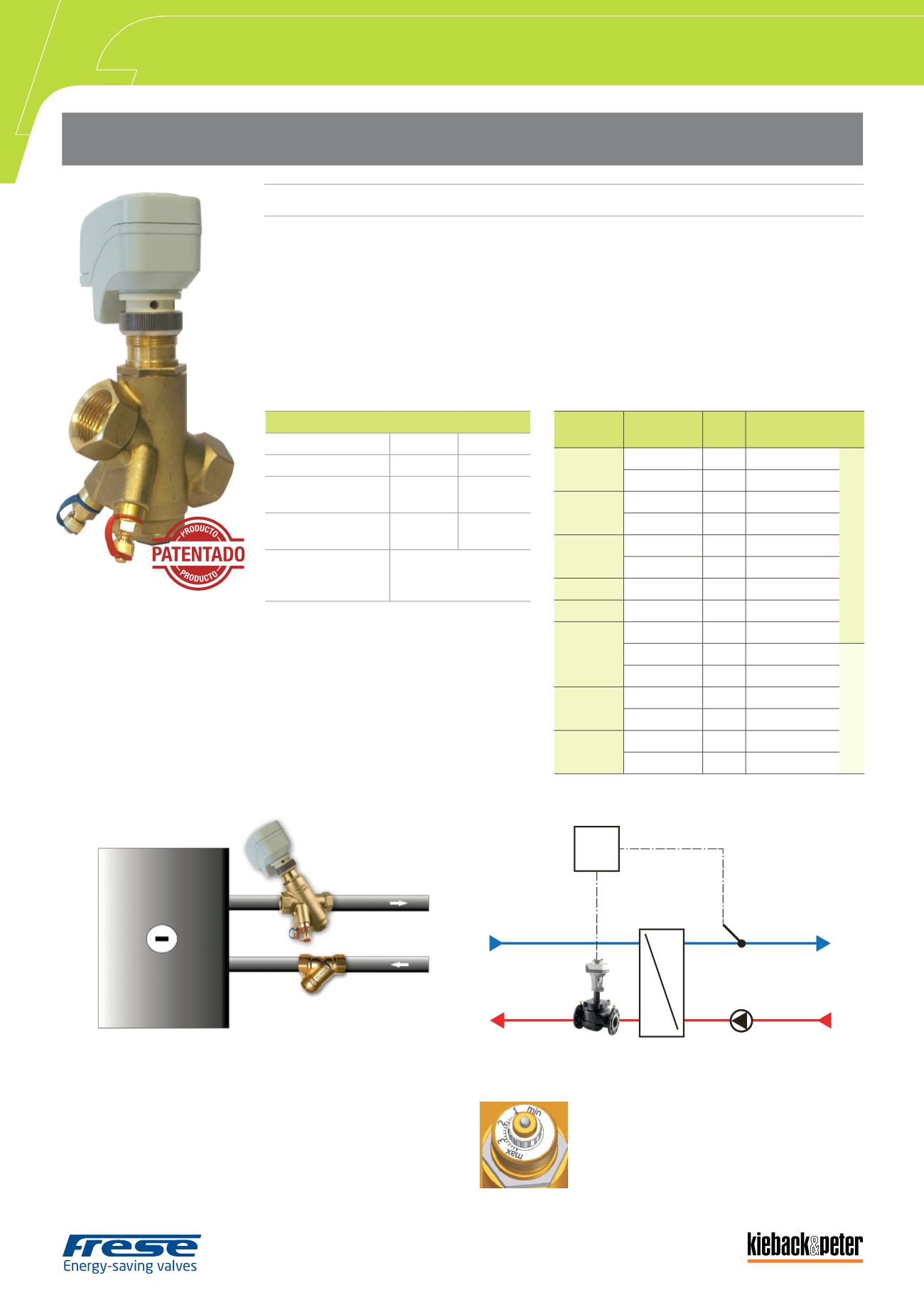

La válvula Frese OPTIMA combina una válvula de equilibrado hidráulico dinámico con ajuste externo, una válvula de
control proporcional o a 3 puntos y una válvula reguladora de presión diferencial en un solo cuerpo.
El caudal deseado se ajusta en el cuerpo de la válvula y el cartucho interno es el que se encarga de mantener
constante la presión diferencial. Mediante el actuador proporcional o a 3 puntos, la válvula de control mantiene la
autoridad y la modulación de toda la carrera.
La válvula Frese OPTIMA se utiliza en instalaciones de calefacción y climatización donde es necesario el equilibrado
hidráulico y un control preciso de la temperatura.
Esta válvula puede utilizarse con mezclas de glicol hasta el 50%, incluso etileno y propileno. A la hora de instalar las
válvulas es necesaria la utilización de filtros y válvulas de bola de cierre.
DATOS TÉCNICOS VÁLVULA
DN 15-50 DN 50-80
Presión nominal
PN 25
PN 16
Máx. presión
diferencial
400 KPa 600 KPa
Conexión
Roscada
H-H
Bridas
ISO 7005-2
Rango de
temperatura del
fluido
0 a 120ºC
DIÁMETRO CAUDAL
(l/h)
Kvs
REFERENCIA
DN 15
78-625
1,6
53-1090
H-H
244-1724 4,1
53-1094
DN 20
131-1050 2,6
53-1091
292-2039 4,3
53-1095
DN 25
231-1722 4,3
53-1092
292-2039 4,3
53-1096
DN 32
465-3056 7,2
53-1093
DN 40 2022-7105 13,9
53-1097
DN 50
2204-8586 15,2
53-1098
2480-15000 50
53-1200
BRIDAS
3920-24000 50
53-1210
DN 65
4380-25000 50
53-1201
5950-35000 50
53-1211
DN 80
5340-34000 68
53-1202
7020-43000 68
53-1212
Ajuste
La válvula Frese Optima se suministra con un accesorio plástico que permite
el accionamiento manual de la válvula antes de montar el actuador.
Este accesorio y el cartucho extraíble simplifican el proceso de limpieza de la
instalación antes de su puesta en marcha. Una vez efectuada dicha limpieza,
se vuelve a introducir el cartucho en la válvula y se retira el accesorio plástico
para realizar el ajuste del caudal en la ruleta de preselección.
La preselección del caudal es muy sencilla, ya que
sólo se requiere consultar la gráfica de
caudal/ajuste.
Una vez ajustado el caudal, se monta el actuador y de
esta manera la válvula ya está lista para operar.
2 - Válvula de equilibrado dinámico y control independiente de la presión
Frese OPTIMA
Frese OPTIMA
Para el correcto suministro es necesario indicar la
referencia del cuerpo de la válvula y la referencia
del actuador.
El cuerpo de la válvula incluye tomas P/T de 1”.
Instalación de fan-coils con control proporcional.
BMS
PRIMARIO
INTERCAMBIADOR
SECUNDARIO
Aplicación intercambiador
