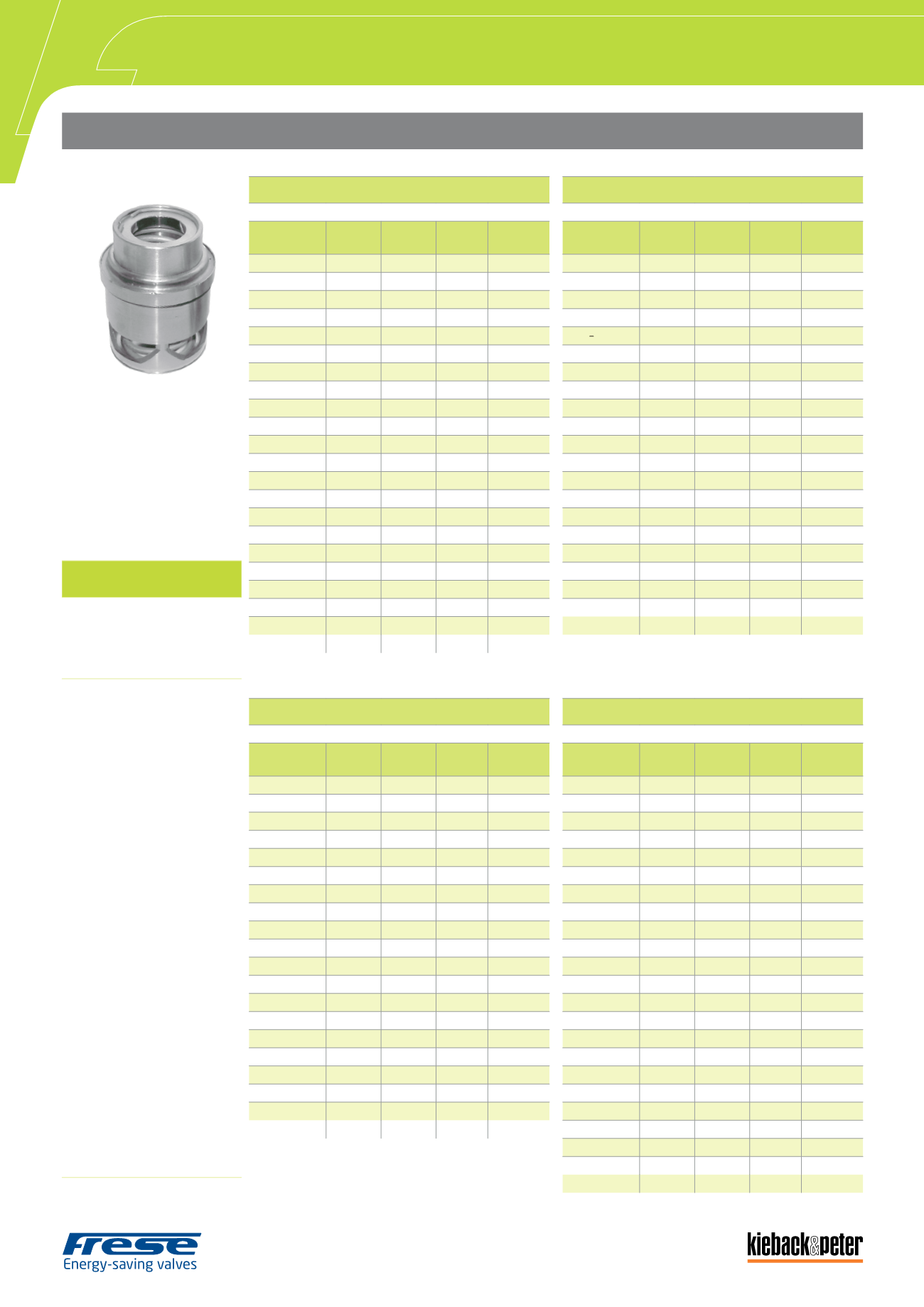

La clave del control automático del caudal
MAYO 2013
Página 11
Ejemplo de selección para una
válvula de DN 200:
Tenemos una instalación de
calefacción.
El caudal de proyecto es de
9,109l/s y el diámetro de la
tubería es DN 200.
En la tabla de la pág. 13 se
indica que una válvula de DN
200 necesita 7 cartuchos. Para
calcular el cartucho dividimos
el caudal total entre el nº de
cartuchos:
9,114 l/s ÷7 = 1,302 l/s por
cartucho
Según las tablas, el caudal que
más se aproxima es 1,289 l/s
que corresponde con el cartu-
cho 52-55206. Si colocamos 7
cartuchos iguales de este tipo
obtendremos:
1,289 l/s x 7 = 9,023 l/s
Pero es muy probable que nos
aproximemos más al caudal
de proyecto si utilizamos 6
cartuchos iguales y utilicemos el
7º para aproximarnos:
6 x 1,289 l/s = 7,734 l/s
9,114 – 7,734= 1,38 l/s
si buscamos en las tablas un
cartucho que se aproxime a este
caudal encontraremos el cartu-
cho 52-55213 que proporciona
un caudal de
1,375l/s. Por tanto la mejor
elección es :
6 cartuchos 52-55206
1 cartucho 52-55213
que nos proporcional un caudal
total de 9,109 l/s.
Cartuchos
TIPO 30
para válvulas de
DN 25L-50
Rango de presión: 12-600 kPa.
REFERENCIA CAUDAL
l/h
CAUDAL
l/s
Mín. ∆P
kPa
Kv
49-33073
674 0,188
12
1,95
49-33082
861 0,239
12
2,49
49-33089 1020 0,283
12
2,94
49-33094 1136 0,315
12
3,28
49-33096 1190 0,331
12
3,44
49-33098 1272 0,353
13
3,53
49-33102 1349 0,375
13
3,74
49-33107 1485 0,413
13
4,12
49-33111 1567 0,435
14
4,19
49-33112 1631 0,453
14
4,36
49-33118 1815 0,504
14
4,85
49-33124 2001 0,556
15
5,17
49-33125 2044 0,568
16
5,11
49-33129 2171 0,603
16
5,43
49-33132 2271 0,631
17
5,51
49-33135 2380 0,661
17
5,77
49-33138 2498 0,694
18
5,89
49-33142 2639 0,733
18
6,22
49-33148 2871 0,797
19
6,59
49-33156 3191 0,886
21
6,96
49-33161 3407 0,946
22
7,26
49-33163 3486 0,968
22
7,43
Cartuchos
TIPO 50
para válvulas de
DN 50-800
Rango de presión: 13-600 kPa.
REFERENCIA CAUDAL
l/h
CAUDAL
l/s
Mín. ∆P
kPa
Kv
52-55179 3820 1,061
13
10,6
52-55184 3931 1,092
13
10,9
52-55189 4049 1,125
13
11,2
52-55194 4199 1,167
13
11,7
52-55200 4399 1,222
13
12,2
52-55206 4640 1,289
14
12,4
52-55213 4951 1,375
14
13,2
52-55220 5310 1,475
14
14,2
52-55227 5700 1,583
14
15,2
52-55235 6209 1,725
14
16,6
52-55243 6511 1,808
14
17,4
52-55251 7081 1,967
14
18,9
52-55260 7901 2,194
15
20,4
52-55269 8900 2,472
16
22,3
52-55279 10399 2,889
19
23,9
52-55287 11355 3,154
22
24,2
52-55292 12491 3,470
23
26,1
52-55298 13399 3,722
24
27,4
52-55303 14762 4,100
27
28,4
52-55308 15999 4,444
29
29,7
Cartuchos
TIPO 60
para válvulas de
DN 50-800
Rango de presión: 34-600 kPa.
REFERENCIA CAUDAL
l/h
CAUDAL
l/s
Mín. ∆P
kPa
Kv
52-66285 17037 4,733
34
29,2
52-66292 18148 5,041
34
31,1
52-66301 18797 5,221
35
31,8
52-66305 19467 5,408
35
32,9
52-66312 20464 5,684
35
34,6
52-66319 21527 5,980
36
35,9
52-66326 22449 6,236
36
37,4
52-66332 23482 6,523
36
39,1
52-66338 24531 6,815
37
40,3
52-66344 25621 7,117
38
41,6
52-66349 26528 7,369
38
43
52-66356 27686 7,690
38
44,9
52-66362 29157 8,099
38
47,3
52-66367 29954 8,320
39
48
52-66373 30976 8,605
39
49,6
52-66379 32260 8,961
40
51
52-66385 33565 9,324
40
53
52-66391 34953 9,709
40
55,3
52-66393 36336 10,093 42
56,1
52-66398 37685 10,468 43
57,5
52-66400 38607 10,724 44
58,2
52-66407 40971 11,381 46
60,4
52-66407H 45000 12,500 49
64,3
Cartuchos
TIPO 40
para válvulas de
DN 25L-50
Rango de presión: 20-600 kPa.
REFERENCIA CAUDAL
l/h
CAUDAL
l/s
Mín. ∆P
kPa
Kv
49-44148 3634 1,009
20
8,13
49-44152 3681 1,023
21
8,03
49-44156 4088 1,136
21
8,92
49-44164 4315 1,199
21
9,42
49-44168 4542 1,262
22
9,68
49-44173 4769 1,325
22
10,17
49-44176 4996 1,388
23
10,42
49-44182 5450 1,514
24
11,12
49-44191 5905 1,640
25
11,81
49-44194 6539 1,816
26
12,82
49-44200 6813 1,893
27
13,11
49-44205 7267 2,019
28
13,73
49-44211 7721 2,145
30
14,1
49-44217 8176 2,271
31
14,68
49-44222 8630 2,397
33
15,02
49-44229 9084 2,523
34
15,58
49-44235 9538 2,650
36
15,9
49-44241 9990 2,776
38
16,21
49-44248 10445 2,902
40
16,51
49-44250 10900 3,028
42
16,82
49-44262 11355 3,154
44
17,12
5 - Cartuchos Frese ALPHA
