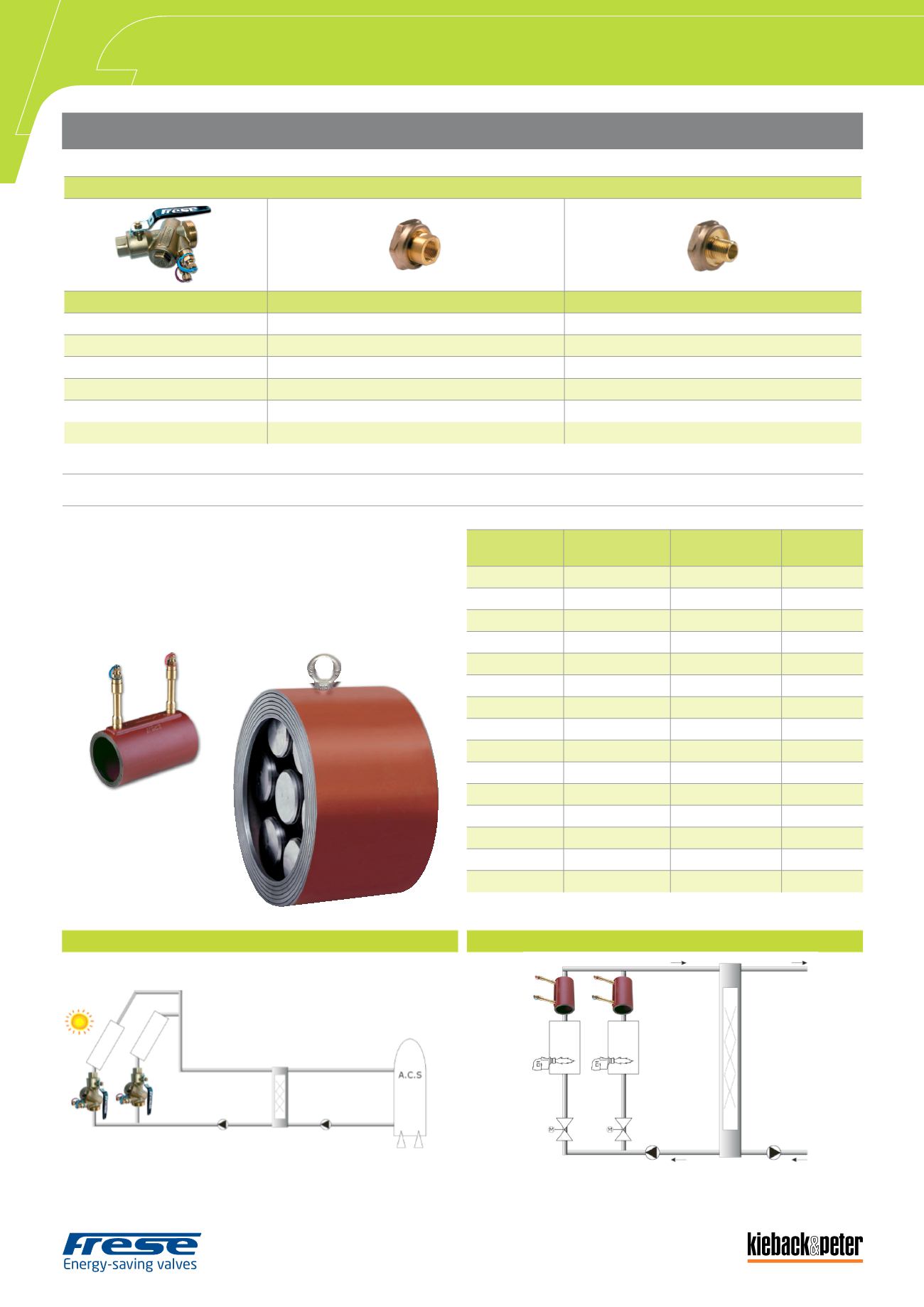

La clave del control automático del caudal
MAYO 2013
Página 13
Para el montaje de la válvula es necesario seleccionar uno de estos racores de conexión.
Válvula
Roscar hembra
Roscar macho
DN 15
43-4210
43-4310
DN 20
43-4212
43-4312
DN 25
43-4214
43-4314
DN 25L
43-5230
-
DN 32
43-5232
-
DN 40
43-5234
-
La válvula Alpha embridada dispone de dos tomas P/T de 4”.
A partir de DN 100 las válvulas llevan más de un cartucho, el número nece-
sario se indica en la tabla adjunta. El montaje de los cartuchos se realiza en
fábrica.
El montaje de esta válvula se realiza utilizando dos bridas según
EN 1092-1.
Válvula ALPHA – Conexión embridada
REFERENCIA
DIÁMETRO Nº DE CARTUCHOS
POR VÁLVULA
CARTUCHOS
TIPO
49-9073
DN 50
1
50, 60
49-9083
DN 65
1
50, 60
49-9093
DN 80
1
50, 60
49-9103
DN 100
2
50, 60
49-9163
DN 125
3
50, 60
49-9113
DN 150
4
50, 60
49-9123
DN 200
7
50, 60
49-9133
DN 250
12
50, 60
49-9143
DN 300
15
50, 60
49-9153
DN 350
19
50, 60
49-9173
DN 400
26
50, 60
49-9183
DN 450
33
50, 60
49-9193
DN 500
40
50, 60
49-9203
DN 600
56
50, 60
49-9213
DN 800
85
50, 60
Para que la instalación funcione adecuadamente deben utilizarse filtros de malla junto con las válvulas de equilibrado.
Instalaciones con paneles solares
Cascada de calderas
6 - Válvulas de equilibrado hidráulico dinámico Frese ALPHA
